實現業界領先*1的超低消耗電流Iq=85nA
降壓型DC/DC開關穩壓器”NC2650系列“開始上市
日清紡微電子推出一款用於消費類電子設備的降壓型DC/DC開關穩壓器“NC2650系列”，該穩壓器採用同步整流方式，具有Iq=85nA超低消耗電流和最大輸出電流為1A的特點。
隨著物聯網技術的不斷進步，具備數據通信功能的設備快速普及。 特別在安防設備、工業感測器和各種物聯網設備中，很多應用都是使用一次電池（乾電池）長期運作，為了減少設備維護頻率，低功耗至關重要。 此外，隨著通信距離的擴大和功能的高度化，無線感測器網路（WSN）設備要求能夠應對通信過程中電流增加的電源性能。
本產品就是為了滿足這類市場需求而開發的降壓型 DC/DC 開關穩壓器，兼具超低消耗電流和大輸出電流的特點。
● 實現業界領先*1的超低消耗電流Iq=85nA
大幅降低了睡眠模式下的靜態電流，對於待機時間長的物聯網設備和感測器設備來說，有助於延長其電池壽命。
● 低紋波電壓和優異的負載瞬態回應特性
紋波電壓低，Typ. 10mVpp（IOUT=500mA），快速的負載瞬態回應特性可抑制數據通信期間的電源波動，從而有助於減少傳輸錯誤。
● 通過脈衝寬度調製 （PWM） / 脈衝頻率調製 （PFM） 的自動切換控制，可在寬範圍內高效工作
輕負載時自動切換到 PFM模式，當負載電流增大時則切換到 PWM 模式，即使在負載電流為1μA至10μA 的輕負載範圍內也能保持 80% 以上的高效率，同時輸出電流最大可達1A。
● 備有關斷功能和自動放電功能
可通過 EN 引腳進行關斷控制，且是否需要具備自動放電功能，可從以下兩種版本中選擇。
● 有自動放電功能：NC2650ZAxxxAE2S
● 無自動放電功能：NC2650ZAxxxBE2S
● 採用超小型WLCSP封裝
採用適合高密度實裝的WLCSP-6-ZA2封裝（1.47 × 0.87 × 0.40mm），有助於設備小型化。
*1 與NISD以往產品相比
產品特點

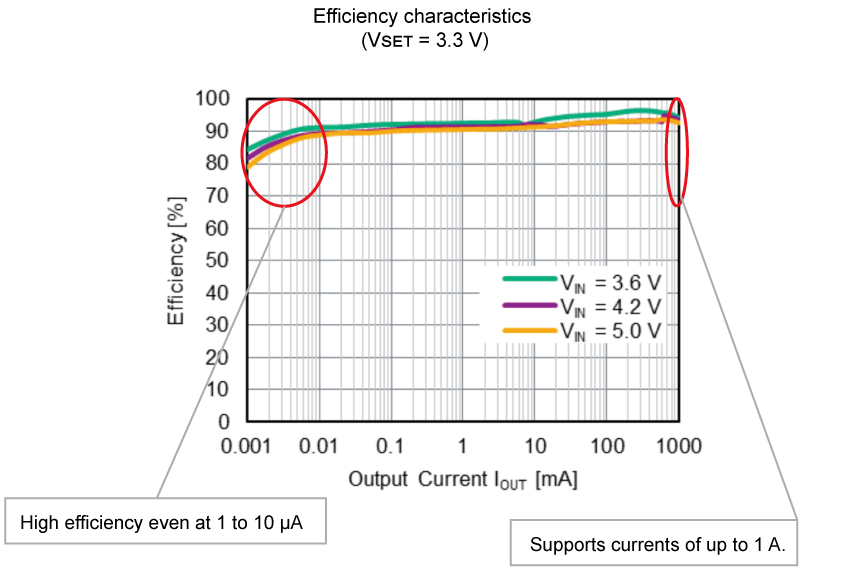

1. 業界領先的低消耗電流和從輕負載到重負載的高效工作
本產品具有超低消耗電流Iq = 85nA（僅為以往產品的1/3）的特點。 此外，還配備了PWM/PFM自動切換模式，可根據輸出電流自動切換至最佳工作模式，從而從輕負載到重負載都能保持較高的功率轉換效率。 不僅如此，在重載下保持與以往產品相同的高效率的同時，即使在相當於待機時的輕負載範圍內（IOUT = 1至10μA），也能實現80%以上的效率，從而在全負載範圍內實現高效率化。 由此，對於頻繁在工作狀態（ON）和待機狀態（OFF）之間間歇性切換的物聯網設備，有助於延長其電池壽命。

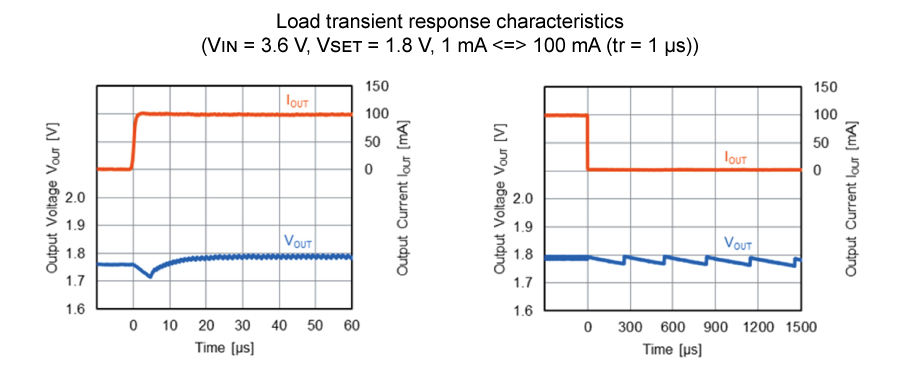

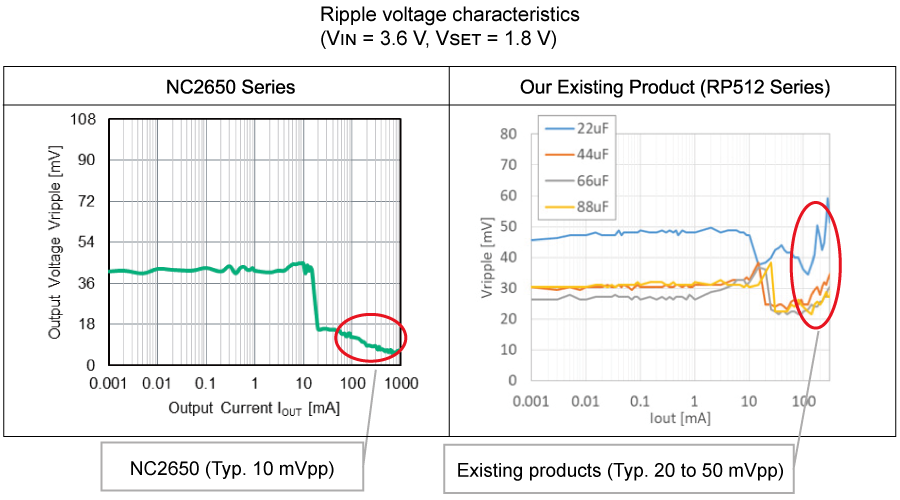

2. 低紋波電壓和快速負載瞬態回應特性可帶來穩定的電源品質
本產品實現了與低功耗難以兼顧的低紋波電壓特性Typ. 10mVpp（IOUT＝500mA）。 並且，負載瞬態回應特性也得到了改善，與以往產品相比，壓降降低至一半以下。 由此，即使是無線通信設備或感測器設備等對雜訊敏感的系統，也能為其提供穩定的電源供電。

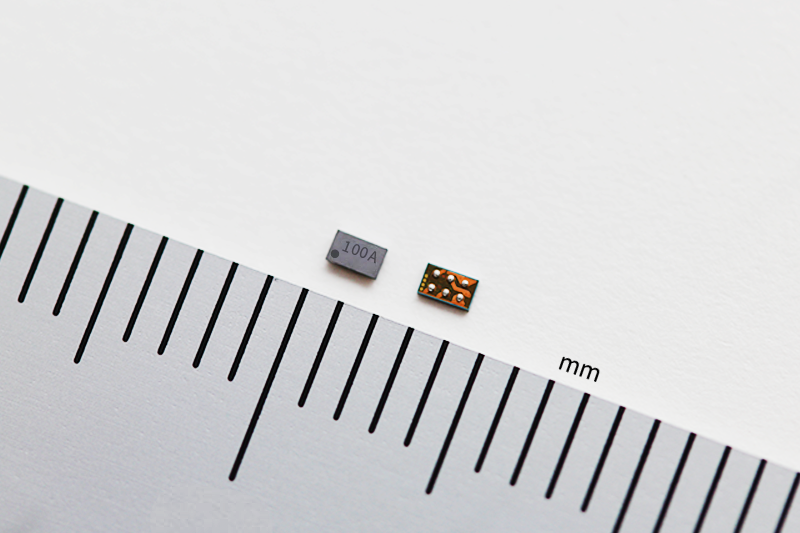

產品圖片
NC2650系列 WLCSP-6-ZA2 （1.47 × 0.87 × 0.4mm）
產品應用
● 助聽器和醫療貼片
● 智慧手錶
● 物聯網邊緣終端
● 無鑰匙進入系統
● 通報器和感測器網路設備
產品規格
| Items | NC2650 Series |
| Input Voltage Range (VIN) | 1.8 V to 5.5 V (Maximum Rating: 6.5 V) |
| Output Voltage Range (VSET) | Internally Fixed: 0.8 V to 3.3 V (0.1 V step) |
| Output Voltage Accuracy | ±1.0% (VSET ≥ 1.2 V) ±1.5％ (VSET < 1.2 V) |
| Quiescent Current | Typ. 85 nA |
| Efficiency | Typ. 85% (VIN = 3.6 V, VOUT = 3.3 V, IOUT = 1 µA) Typ. 95% (VIN = 3.6 V, VOUT = 3.3 V, IOUT = 100 mA) |
| Ripple Voltage | Typ. 10 mVpp (IOUT = 500 mA) |
| Operating Temperature Range | Tj ＝ −40°C to 125°C |
| Built-In Function | Undervoltage Lockout (UVLO) Circuit, Thermal Shutdown, Soft-Start, Auto Discharge Function (Select by product version) |
| Package | WLCSP-6-ZA2, 1.47 × 0.87 × 0.4 (mm) |
