支援GNSS多頻段的高線性度寬頻帶LNA NT1199HEAE4S 開始上市
- 對干擾波和強輸入具有高抗性的LNA -
日清紡微電子推出一款具有高線性度特性且支援GNSS多頻段的寬頻帶低雜訊放大器（LNA）“NT1199HEAE4S”
全球導航衛星系統（GNSS）在汽車、工業和消費類電子產品等眾多領域得到了廣泛應用。 近年來，由於對更高精度定位的需求得到了進一步提高，因此，用於GNSS接收電路的低雜訊放大器（LNA）需要同時具備支援多頻段和高線性度的性能。
這款寬頻帶低雜訊放大器LNA是為了滿足汽車、工業和消費類電子設備日益增長的高精度GNSS定位需求而開發的，具有高線性度和支援多頻段的特點。 本產品在GNSS全頻帶（1164MHz to 1610MHz）內實現了高線性度，即使在5G/LTE、Wi-Fi、BLE （Bluetooth Low Energy）、衛星通信等存在強干擾信號的環境下，也能實現穩定接收信號和高精度定位。
主要特點如下：
● 工作頻率： 1164 MHz to 1610 MHz
● 工作電流： 12 mA typ. @ VDD = 3.3 V
● 高P-1dB（IN）： +1.5 dBm typ. @ L1 band；dBm typ. @ L2/L5/L6 band
● 高增益： 17.5 dB typ. @ L1 band；18.0 dB typ. @ L2/L5/L6 band
● 低雜訊係數： 0.65 dB typ. @ L1/L2/L5/L6 band
這些特性使該產品最適合提高支援GNSS多頻段的GNSS接收設備和通信模組等的接收靈敏度。 此外，符合車載（AEC-Q100）標準的產品也正在開發中。
產品特點
1. 實現了高線性度
本產品實現了P-1dB（IN）=0 dBm的高線性度，對強輸入信號和重疊在GNSS頻帶上的干擾波具有出色的抗干擾能力。 因此，即使在干擾較強的環境中，也能穩定接收 GNSS信號。 該LNA產品最適合搭載有GNSS天線、定位跟蹤器和通信模組等多種通信功能的GNSS設備。

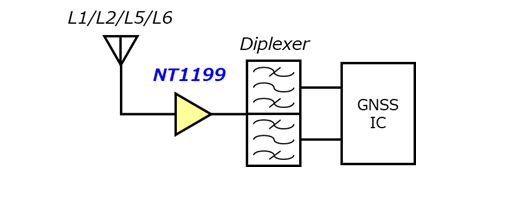

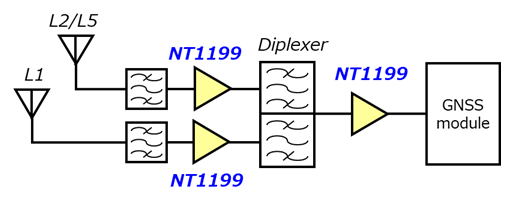

圖. NT1199使用範例
2. 實現了寬頻帶中的高性能
本產品通過通用外部電路在GNSS全部頻帶下同時實現了0.65dB業界領先的※1的低雜訊係數（NF）、約為18dB的平坦高增益以及12mA低工作電流下的高線性度。 因此，可大幅提高支援多頻段GNSS設備的接收靈敏度和定位精度。

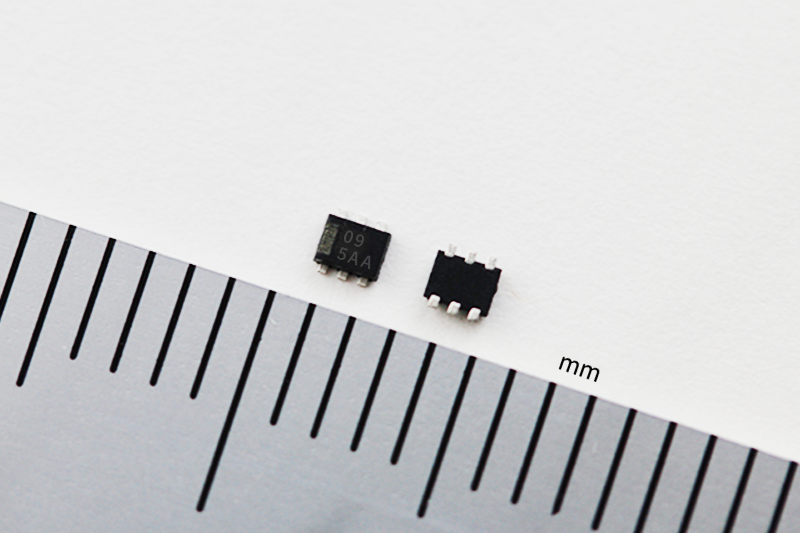

產品圖片
NT1199HEAE4S
產品應用
● GNSS（GPS， GLONASS， Galileo， BeiDou等）接收系統
● 有源天線、複合天線
● 定位跟蹤器
● GNSS模組
產品規格
| Items | NT1199HEAE4S |
| Package | SON-6-HE 1.6 × 1.6 × 0.55 mm |
| Frequency range | 1164 to 1610 MHz |
| Supply voltage | 3.3 V typ. (1.5 V to 5.5 V) |
| Current consumption | 12 mA typ. |
| Gain | 17.5 dB typ. @ L1 band 18.0 dB typ. @ L2/L5/L6 band |
| NF | 0.65 dB typ. |
| P-1dB (IN) | +1.5 dBm typ. @ L1 band 0 dBm typ. @ L2/L5/L6 band |
| IIP3 | +1 dBm typ. |
| Operating temperature range | -40 to +105°C |
